配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。下面为大家介绍配电箱接线图及如何安装配电箱。

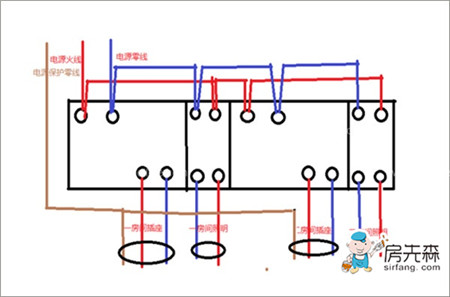

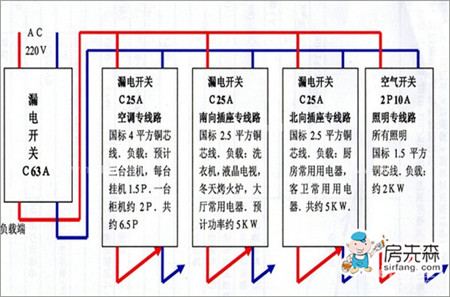

一、家庭配电箱接线图

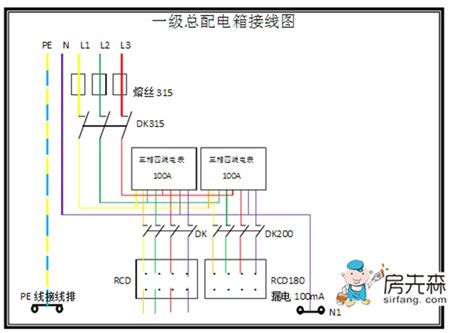

二、一级配电箱接线图

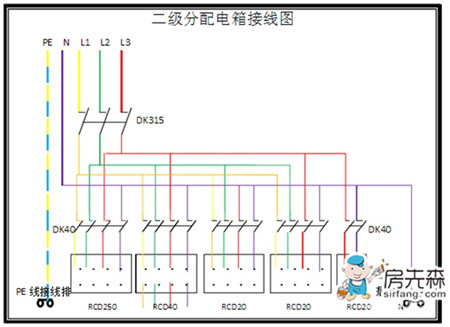

三、二级配电箱接线图

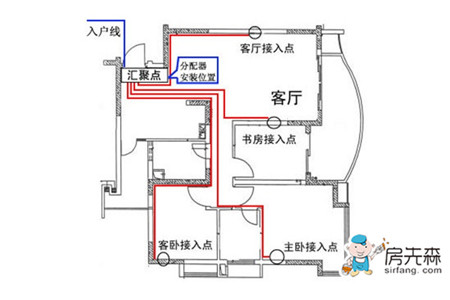

四、家庭配电箱安装
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间。
家庭配电箱安装要点是：
1、家庭配电箱应安装在干燥、通风部位，且无防碍物，方便使用。
2、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作
3、进配电箱的电管必须用锁紧螺帽固定。
4、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁。
5、配电箱埋入墙体时应垂直、水平，边缘留5—6毫米的缝隙。
6、配电箱内的接线应规则、整齐，端子螺丝必须紧固。
7、各回路进线必须有足够长度，不得有接头。
8、安装后标明各回路使用名称。
9、家庭配电箱安装完成后须清理配电箱内的残留物。
以上介绍了配电箱接线图及如何安装配电箱，让我们自己进行既安全又快速的配电箱安装吧。
如果以前没有接触过接线，也行我们也不能一看就弄懂配电箱的接线。不懂可以请专业的人员来帮忙，如果是家装中，对家装事项不了解，大家还可以申请房先森装修保，装修保可实现一对一的家装顾问和装修质检。而且是免费的哦！
